OOo Draw: По­ри­су­ем!

Хо­ти­те ли вы соз­дать неру­ко­твор­ное чу­до ком­пь­ю­тер­но­го ис­кусст­ва или про­стую диа­грам­му – Боб Мосс спе­шит на по­мощь.

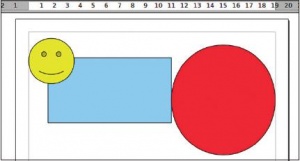

LXF139 60 1.jpg Поль­зо­ва­те­ли Microsoft Word уви­дят, что ма­ни­пу­ли­ро­вать фи­гу­ра­ми не слож­нее, чем при­ме­няя Ав­то­фи­гу­ры.

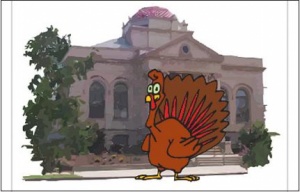

LXF139 60 2.jpg Кол­лек­ция кли­пар­та, ко­то­рую мож­но вне­дрить в ва­ши тво­ре­ния, на­хо­дит­ся в сво­бод­ном ре­по­зи­то­рии на http://www.openclipart.org.

Ка­кой ди­ст­ри­бу­тив Linux ни на­зо­ви, это при­ло­жение там най­дет­ся; оно не усту­па­ет в мо­щи ин­ст­ру­мен­там ри­со­вания из вез­де­су­ще­го Microsoft Office и спо­соб­но экс­пор­ти­ро­вать ре­зуль­та­ты в ши­ро­кий диа­па­зон фай­ло­вых фор­ма­тов. Тем не менее, вы мог­ли и не за­ме­чать, что в раз­де­ле Гра­фи­ка [Graphics] ме­ню При­ло­жения Gnome есть смач­ный пунк­тик OpenOffice.org Draw. Да­же сис­те­мы с ра­бо­чим сто­лом Xfce, ко­то­рые во из­бе­жание на­во­ро­тов об­хо­дят­ся AbiWord и Gnumeric, удив­ля­ют вклю­чением это­го та­ин­ст­вен­но­го при­ло­жения (прав­да, хит­ро­ум­но при­пря­тан­но­го).

Вы бу­де­те ра­ды уз­нать, что раз­ра­бот­чи­ки ди­ст­ри­бу­ти­ва не про­сто пы­та­ют­ся со­стрить за ваш счет: при­чи­ны при­сут­ст­вия OOo Draw в та­ком мно­же­ст­ве ди­ст­ри­бу­ти­вов весь­ма вес­кие. Вы су­мее­те вы­полнить все обыч­ные за­да­чи век­тор­ной гра­фи­ки, с ко­то­ры­ми вам при­дет­ся столк­нуть­ся, и ри­со­вать слож­ные диа­грам­мы, не при­бе­гая к пол­но­мер­ным па­ке­там век­тор­ной гра­фи­ки ти­па Inkscape или Xara Xtreme, чет­ко ори­ен­ти­ро­ван­ным на про­дви­ну­тых поль­зо­ва­те­лей. На дан­ном уро­ке мы рас­смот­рим са­мые осно­вы, что­бы вы мог­ли на­чать ра­бо­ту с этим универ­саль­ным па­ке­том.

Об­ре­тая фор­му

Ес­ли OOo Draw все же нет в ком­плек­те ва­ше­го ди­ст­ри­бу­ти­ва, то уж поч­ти в ка­ж­дом менед­же­ре па­ке­тов он най­дет­ся. За­пустив его из ме­ню При­ло­жения, вы долж­ны уви­деть две панели ин­ст­ру­мен­тов в верхней час­ти эк­ра­на, од­ну внизу и на бо­ко­вой панели сле­ва. По­след­няя да­ет пред­про­смотр за­кон­чен­но­го ри­сун­ка, ко­то­рый мож­но ли­бо экс­пор­ти­ро­вать в раз­лич­ные фор­ма­ты, ли­бо им­пор­ти­ро­вать из дру­го­го до­ку­мен­та. Вы уви­ди­те панель ин­ст­ру­мен­тов в са­мом вер­ху от­но­си­тель­но осталь­ной час­ти па­ке­та OpenOffice.org – здесь най­дут­ся при­выч­ные функ­ции От­крыть, Со­хранить и Экс­порт в PDF. Панель ин­ст­ру­мен­тов внизу по­зво­лит вам бы­ст­ро из­менить цве­та соз­дан­ных линий и объ­ек­тов. Од­на­ко все­го нам ин­те­реснее панель ин­ст­ру­мен­тов в нижней час­ти эк­ра­на: мы мо­жем ис­поль­зо­вать ее для соз­дания объ­ек­тов, свя­зать их вме­сте и по­уп­раж­нять все воз­мож­но­сти ри­со­вания, пред­ла­гае­мые па­ке­том.

Спер­ва на­ри­су­ем про­стой квад­рат. Для это­го щелкните по синему пря­мо­угольнику сле­ва от нижней панели ин­ст­ру­мен­тов, за­тем щелкните и пе­ре­та­щи­те его в об­ласть ри­со­вания. Что­бы из­менить цвет квад­ра­та и его кон­ту­ра, про­сто вы­бе­ри­те пря­мо­угольник, а за­тем рас­крой­те па­лит­ру цве­тов на панели ин­ст­ру­мен­тов вы­ше об­лас­ти ри­со­вания. Вы мо­же­те во­дить кур­со­ром мы­ши над цве­та­ми, что­бы их пред­ва­ри­тель­но по­смот­реть, пре­ж­де чем при­ме­нять.

Да­лее, по­про­буй­те соз­дать круг и улы­баю­щий­ся смай­лик. Это лег­ко – про­сто щелкните по знач­ку кру­га, спра­ва от знач­ка для пря­мо­угольника, и по смай­ли­ку в се­ре­дине панели ин­ст­ру­мен­тов.

Вы уви­ди­те, что при на­жа­тии на стрел­ку ря­дом поя­вит­ся ме­ню, пред­ла­гаю­щее ог­ром­ное раз­но­об­ра­зие дру­гих фи­гур: цве­тов, го­ло­во­ло­мок и об­ла­ков. Раз­мер фи­гу­ры мож­но из­менить с по­мо­щью ее внешних уз­лов – так же, как в па­ке­те Microsoft Office.

Со­вре­мен­ное ис­кусст­во

Бы­ст­рый по­иск Google вы­даст вам па­кет под на­званием OpenClipart, где хранит­ся ши­ро­кий спектр сво­бод­ных для ис­поль­зо­вания изо­бра­жений. Од­на­ко, вне за­ви­си­мо­сти от то­го, бу­де­те вы его уста­нав­ли­вать или нет, вы най­де­те ог­ром­ное ко­ли­че­­ст­во изо­бра­жений в ре­по­зи­то­рии Gallery [Га­ле­рея]. Она при­го­дит­ся для все­го па­ке­та OpenOffice.org, но осо­бен­но по­лез­на в OOo Draw. Вы мо­же­те най­ти ее, на­жав зна­чок в ви­де кар­ти­ны на стене, на панели ин­ст­ру­мен­тов внизу спра­ва. Поя­вит­ся боль­шая кол­лек­ция изо­бра­жений – про­смат­ри­вай­те ка­те­го­рии, по­ка не най­де­те то, что вам нра­вит­ся. В на­шем при­ме­ре мы ис­поль­зо­ва­ли здание и ин­дю­ка. А что про­изой­дет, ес­ли до­ба­вить ин­дю­ка до здания? Вы уви­ди­те, что здание за­сло­ня­ет ва­ше­го пер­на­то­го дру­га, но это лег­ко ис­пра­вить, щелк­нув пра­вой кноп­кой мы­ши на здании, а за­тем на за­го­лов­ке Упо­ря­до­чить > На задний план [Arrange > Send to Back]. Это осо­бен­но по­лез­ный ин­ст­ру­мент, так как все соз­да­вае­мые объ­ек­ты или изо­бра­жения на­хо­дят­ся на от­дель­ных сло­ях, то есть их мож­но скрыть в фоне или вы­дви­нуть на пе­редний план, ко­го как.

Скорая помощь

Мож­но бы­ст­ро и лег­ко экс­пор­ти­ро­вать ваш ри­су­нок в файл PDF, на­жав со­от­вет­ст­вую­щую икон­ку в вер­ху па­не­ли ин­ст­ру­мен­тов.

По­мес­тив пти­цу пе­ред зданием, непло­хо за­ста­вить ее ска­зать что-то смеш­ное. В нижней час­ти панели ин­ст­ру­мен­тов вы уви­ди­те зна­чок, ко­то­рый вы­гля­дит как пу­зырь для ре­п­ли­ки. На­жми­те на него и пе­ре­та­щи­те ку­да тре­бу­ет­ся. Пе­ре­мес­ти­те основ­ной пу­зырь ту­да, где вам нра­вит­ся, а за­тем на­жми­те и пе­ре­та­щи­те жел­тую точ­ку к клю­ву ин­дю­ка. Что­бы до­ба­вить текст в пу­зырь, про­сто два­ж­ды щелкните объ­ект и вве­ди­те все что угод­но (мож­но сде­лать это и для дру­гих фи­гур, соз­дан­ных ранее).

Ес­ли вы уже ис­поль­зо­ва­ли OOo Writer, фор­ма­ти­ро­вание тек­ста бу­дет вам зна­ко­мым. За­кон­чив экс­пе­ри­мен­ты с анима­ци­ей, со­храните го­то­вый про­дукт как изо­бра­жение, вы­брав Файл > Экс­порт.

Под­пи­шем линии

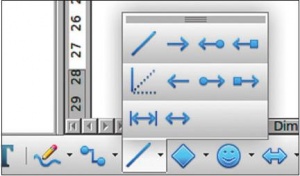

LXF139 61 1.jpg Есть ши­ро­кий спектр ли­ний на вы­бор — их свой­ст­ва то­же мож­но ме­нять.

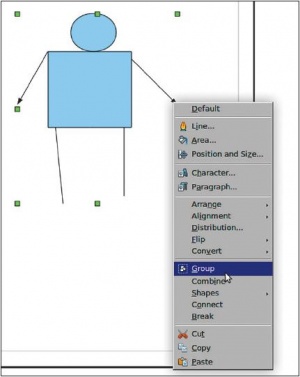

LXF139 61 2.jpg Вы уви­ди­те, что груп­пи­ров­ка изо­бра­же­ний по­зво­ля­ет сэ­ко­но­мить вре­мя при ра­бо­те с бо­лее слож­ны­ми изо­бра­же­ния­ми.

Вам, ско­рее все­го, на оп­ре­де­лен­ном эта­пе по­на­до­бит­ся до­ба­вить стро­ки в диа­грам­мы и ри­сун­ки. Как и пря­мо­угольники, соз­дать их лег­ко: про­сто на­жми­те на со­от­вет­ст­вую­щую икон­ку в нижней панели ин­ст­ру­мен­тов, а за­тем на­жми­те и пе­ре­та­щи­те ме­ж­ду дву­мя точ­ка­ми. Цвет вы­бран­ной линии, как обыч­но, мож­но из­менить; но этим дей­ст­вия не ис­чер­пы­ва­ют­ся. Щелкните пра­вой кноп­кой мы­ши, за­тем пе­рей­ди­те к Из­менить сти­ли [Edit Styles]. На вклад­ке Линии мож­но из­менить тол­щи­ну линии, сде­лать ее штри­хо­вой, до­ба­вить про­зрач­но­сти или при­дать прак­ти­че­­ски лю­бую окон­ч­ательную фор­му. Вы мо­же­те так­же до­ба­вить текст на линию, два­ж­ды щелк­нув на ней. При ре­дак­ти­ро­вании она бу­дут вы­гля­деть пря­мой, но по­сле щелч­ка мы­шью текст рас­пре­де­лит­ся вдоль по линии.

На­конец, пре­ж­де чем пе­рей­ти к бо­лее про­дви­ну­тым кон­цеп­ци­ям, вы об­на­ру­жи­те, что по ме­ре усложнения ва­ших ри­сун­ков, при ка­ж­дом из­менении раз­ме­ра объ­ек­та или его по­ло­жения от­но­си­тель­но пе­реднего пла­на, при­хо­дит­ся пе­ре­ме­щать несколь­ко дру­гих эле­мен­тов. Удер­жи­те Shift, на­жи­мая ле­вой кноп­кой мы­ши на несколь­ких объ­ек­тах, щелкните пра­вой кноп­кой мы­ши по груп­пе, а за­тем от­пусти­те Shift – вы об­на­ру­жи­те, что пе­ре­ме­щение од­но­го объ­ек­та пе­ре­двинет все объ­ек­ты ра­зом. Все они со­бе­рут­ся на од­ном слое, и лю­бые дей­ст­вия над одним из них бу­дут вли­ять на дру­гие объ­ек­ты то­же. В лю­бой мо­мент вы мо­же­те раз­груп­пи­ро­вать их, про­сто щелк­нув пра­вой кноп­кой мы­ши на лю­бом из сгруп­пи­ро­ван­ных объ­ек­тов и вы­брав Раз­груп­пи­ро­вать.

ООо Draw: Чер­тим схемы

Де­ла­ем про­фес­сио­наль­ные диа­грам­мы и 3D-фи­гу­ры в OpenOffice.org Draw.

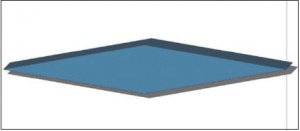

LXF139 62 1.jpg При­дай­те ва­шим тво­ре­ни­ям осо­бый лоск с по­мо­щью 3D-эф­фек­тов и ин­ст­ру­мен­тов за­те­не­ния OOo Draw.

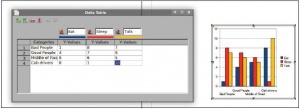

LXF139 62 2.jpg Гра­фи­ки и диа­грам­мы дос­туп­ны не толь­ко в элек­трон­ных таб­ли­цах: их мож­но вклю­чать в кар­тин­ки.

OOo Draw вхо­дит в па­кет OpenOffice.org, и неуди­ви­тель­но, что дру­гие про­грам­мы мо­гут так­же об­ра­щать­ся к ри­со­ванию. Вы мо­же­те соз­да­вать та­кие же диа­грам­мы, как при ра­бо­те с OOo Calc, по щелч­ку на знач­ке – на том, что вы­гля­дит как гис­то­грам­ма, в верхней панели, ес­ли быть точ­ным.

На­жав на него, вы за­ме­ти­те, что панель под этой панелью ме­ня­ет­ся в со­от­вет­ст­вии с кон­тек­стом. Что­бы из­менить тип диа­грам­мы, вы­бе­ри­те зна­чок ря­дом с Вы­бо­ром Фор­ма­та [Format Selection] и на­значь­те лю­бой тип диа­грам­мы, от гис­то­грам­мы до кру­го­вой. Мож­но пе­ре­де­лать дан­ные, ис­поль­зуе­мые для соз­дания диа­грам­мы, на­жав на икон­ку немно­го пра­вее той, на ко­то­рой изо­бра­же­на таб­лич­ка, и из­менив на­звания по­лей и дан­ные в по­лях. Что­бы уве­ли­чить или умень­шить диа­грам­му про­сто по­тяните за ее сто­ро­ны. Мож­но мас­шта­би­ро­вать и текст – опять же, про­сто на­жав зна­чок в панели ин­ст­ру­мен­тов, ко­то­рую вы толь­ко что ис­поль­зо­ва­ли.

Соз­дав диа­грам­му, вы на­вер­ня­ка за­ин­те­ре­суе­тесь, как им­пор­ти­ро­вать уже го­то­вые. Ес­ли диа­грам­ма сде­ла­на в OOo Calc, нуж­но все­го лишь ско­пи­ро­вать ее пря­мо из таб­ли­цы и вста­вить в ри­су­нок. С ней мож­но ра­бо­тать в OOo Draw, как ду­ше угод­но.

Но­вое из­ме­рение

В OOo Draw воз­мож­но не толь­ко соз­дание основ­ных фи­гур и ка­ри­ка­тур – мож­но так­же ук­ра­сить ри­сун­ки те­ня­ми или пре­вра­тить их в 3D-ку­бы и ци­лин­д­ры. Начнем с пер­во­го, и вы уди­ви­тесь, уз­нав, как легко это дела­ется. Про­сто вы­бе­ри­те лю­бой объ­ект, а за­тем щелкните на знач­ке на пра­вой час­ти панели ин­ст­ру­мен­тов чуть вы­ше хол­ста (ес­ли его там нет, на­жми­те стрел­ку на пра­вой час­ти панели ин­ст­ру­мен­тов, за­тем пе­рей­ди­те к Ви­ди­мым Кноп­кам [Visible Buttons] и убе­ди­тесь, что Тени вы­бра­ны). По­за­ди объ­ек­та поя­вит­ся тень. Ес­ли вы пред­по­чи­тае­те иметь бо­лее де­таль­ный кон­троль над те­ня­ми объ­ек­та, щелкните на нем пра­вой кноп­кой мы­ши и пе­рей­ди­те к Из­менить стиль, а за­тем на вклад­ку За­тенить в поя­вив­шем­ся диа­ло­го­вом окне. Здесь мож­но из­менить дли­ну тени, ее про­зрач­ность и цвет. За­тем при­мените из­менения, от­ме­тив са­мый верхний фла­жок для вклю­чения теней и на­жав кноп­ку ОК.

Од­на­ко при­дание теней 2D-объ­ек­ту – толь­ко пол-де­ла для 3D. А не пре­вра­тить ли ва­шу фи­гу­ру в пол­но­цен­ный 3D-объ­ект? Что­бы соз­дать нечто по­хо­жее на изо­бра­жение на сним­ке, мож­но соз­дать фи­гу­ру, на­жав на со­от­вет­ст­вую­щую икон­ку на нижней панели ин­ст­ру­мен­тов, или соз­дать квад­рат, а за­тем на­жать на кноп­ку вра­щения на той же панели ин­ст­ру­мен­тов (опять же, ес­ли она не вид­на, на­жми­те на стрел­ку с са­мо­го края спра­ва, за­тем пе­рей­ди­те к Ви­ди­мые Кноп­ки и убе­ди­тесь, что эта оп­ция вы­бра­на). Мож­но на­жать пра­вой кноп­кой мы­ши на фи­гу­ре и вы­брать Пре­об­ра­зо­вать > в 3D (Convert > To 3D).

Те­перь на­стро­им фи­гу­ру, щелк­нув пра­вой кноп­кой мы­ши и вы­брав 3D-эф­фек­ты. Здесь мож­но на­ло­жить на фи­гу­ру тек­сту­ры и из­менить глу­би­ну фор­мы и цвет объ­ек­та. Вы уви­ди­те пред­про­смотр на сфе­ре, и со­от­вет­ст­вую­щий эф­фект при­менит­ся к вы­бран­но­му объ­ек­ту (те, кто чи­тал цикл уроков по Blender LXF87-88, при­помнят это, а же­лаю­щие вый­ти за рам­ки дан­но­го уро­ка мо­гут прочитать весь цикл).

В за­вер­шение ра­бо­ты с 3D-фи­гу­ра­ми вы, ве­ро­ят­но, за­хо­ти­те объ­е­динить за­тенение и 3D-эф­фек­ты. Это мож­но сде­лать дву­мя спо­со­ба­ми: ли­бо в окне, в ко­то­ром вы толь­ко что ра­бо­та­ли для ре­дак­ти­ро­вания 3D-объ­ек­тов, в об­лас­ти За­тенение [Shading] (на­жми­те на икон­ку, ко­то­рая вы­гля­дит как пле­ноч­ная ка­ме­ра), ли­бо про­сто вы­бо­ром 3D-объ­ек­та и на­жа­ти­ем все той же кноп­ки тени.

Об­рат­ная связь

Скорая помощь

Как и в дру­гих при­ло­же­ни­ях па­ке­та OpenOffice.org, вы мо­же­те до­ба­вить в Draw функ­цио­наль­но­сти по­сред­ст­вом рас­ши­ре­ний – на­при­мер, соз­дать ла­би­ринты с по­мо­щью это­го: http://extensions.services.openoffice.org/en/project/SquareMazeBuilder.

Ниже да­но по­ша­го­вое ру­ко­во­дство по ис­поль­зо­ванию OOo Draw для сце­на­рия прак­ти­че­­ской ра­бо­ты, но, как вы ви­де­ли, это дей­ст­ви­тель­но очень гиб­кий па­кет. По­сто­ян­ные чи­та­те­ли и подпис­чи­ки мо­гут так­же при­менить идеи дан­но­го уро­ка к шаб­ло­нам, пред­став­лен­ным в про­шлом ме­ся­це для OOo Writer и Scribus, а ес­ли за­хо­ти­те по­де­лить­ся шаб­ло­на­ми – на­прав­ляй­тесь на фо­ру­мы Linux Format. С нетер­пением ждем ва­ших от­кли­ков!

Шаг за ша­гом: Соз­да­ние блок-схе­мы

Шаг 1.

  • 1 За­пуск
Ка­ж­дая блок-схе­ма обя­за­на иметь от­пра­вную точ­ку; соз­да­дим для этой це­ли по­ле. Как и рань­ше, про­сто на­жми­те на кноп­ку в фор­ме пря­мо­угольника на нижней панели ин­ст­ру­мен­тов и соз­дай­те про­стое чер­но-бе­лое ок­но. За­тем щелкните пра­вой кноп­кой мы­ши, вы­бе­ри­те пункт До­ба­вить текст и вве­ди­те сло­во На­ча­ло. Убе­ди­тесь, что текст вы­ровнен по цен­тру и от­фор­ма­ти­ро­ван на ваш вкус.

Шаг 2.

  • 2 Вре­мя за­дать во­прос
Ес­ли мы долж­ны при­нять ре­шение о чем-то, нам по­на­до­бит­ся ром­бик. Вы мо­же­те соз­дать но­вый пря­мо­угольник и на­стро­ить его вра­щением, как опи­са­но на уро­ке, или соз­дать пред­ла­гае­мую фор­му в нижней панели ин­ст­ру­мен­тов. Опять же, мож­но до­ба­вить вы­ровнен­ный по цен­тру текст на объ­ект и на­стро­ить его по сво­ему усмот­рению.

Шаг 3.

  • 3 Со­едините их
Те­перь нуж­но свя­зать по­лу­чен­ную па­ру объ­ек­тов. В от­ли­чие от тех, что на со­седней странице, мы мо­жем со­единить линию с уз­лом на лю­бом объ­ек­те. Про­сто на­жми­те Со­единения [Connections] на нижней панели ин­ст­ру­мен­тов и пе­ре­та­щи­те его ме­ж­ду дву­мя фи­гу­ра­ми. Вы уви­ди­те, что мож­но пе­ре­мес­тить лю­бой из объ­ек­тов, а линии оста­нут­ся при­кре­п­лен­ны­ми.

Шаг 4.

  • 4 Воз­мож­ные ре­шения
Те­перь нам нуж­ны, по крайней ме­ре, два ва­ри­ан­та ис­хо­да, что­бы за­вер­шить на­шу схе­му. Соз­дай­те два оди­на­ко­вых квад­ра­та – по­хо­жие на по­ле На­ча­ло,

но чуть по­боль­ше, что­бы по­мес­тил­ся текст. Мож­но так­же до­ба­вить в схе­му дру­гие ре­шения или объ­ек­ты, в за­ви­си­мо­сти от слож­но­сти про­цес­са при­ня­тия ре­шений.

Шаг 5.

  • 5 Стрел­ки-коннек­то­ры
Нам нуж­но под­вя­зать эти два квад­ра­та воз­мож­ных ис­хо­дов к во­про­су, но по­тре­бу­ют­ся стрел­ки, а не про­сто линии. Ес­ли вы на­жме­те стрел­ку вы­па­даю­ще­го ме­ню ря­дом со знач­ком со­единения на нижней панели ин­ст­ру­мен­тов, вы най­де­те несколь­ко доступ­ных ти­пов линий, в том чис­ле стрел­ку-коннек­тор.

Шаг 6.

  • 6 Под­чис­тим хво­сты
Чер­но-бе­лые блок-схе­мы скуч­ны. По­че­му бы не ис­поль­зо­вать об­ре­тен­ные на­вы­ки ри­со­вания для их рас­крас­ки, или до­ба­вить тени, или 3D-эф­фек­ты? Границы мож­но сде­лать пунк­тир­ны­ми или во­об­ще их опустить. Ка­кие цве­та вы вы­бе­ре­те для ва­шей схе­мы – пол­но­стью за­ви­сит от вас; про­фес­сио­наль­ные ху­до­же­ст­вен­ные на­вы­ки не тре­бу­ют­ся!
