Cвободная математика

Александр Бикмеев разбирается, насколько свободна компьютерная математика и насколько свободное ПО является математическим.

Любая наука, от физики до филологии, использует достижения математики. В связи с этим специалистам не-математикам необходимы средства, которые позволяли бы ставить задачи в математической форме и получать решения в виде формул или набора значений, то есть нужны системы компьютерной математики, способные взять на себя труд решения математических задач различными методами.

К сожалению, в нашей стране подобные программы распространены в достаточно узкой области научной деятельности, и не в последнюю очередь это обусловлено тем, что школьников и студентов не знакомят с профессиональными математическими пакетами, стоимость только одной лицензии на которые зачастую исчисляется тысячами и десятками тысяч рублей.

Мы предлагаем вам заглянуть в мир свободных математических пакетов, которые можно бесплатно загрузить из сети Интернет, использовать для любого вида изысканий (иногда с оговорками), а также, благодаря наличию исходных текстов, изучать их внутреннее устройство и, при желании, расширять их функциональность собственными силами.

Символьные вычисления

Системы компьютерной математики (СКМ) разрабатываются давно, и Maxima (http://maxima.sourceforge.net/ru) была одной из первых. Изначально это был коммерческий продукт, но, не выдержав конкуренции, система перешла в разряд свободных.

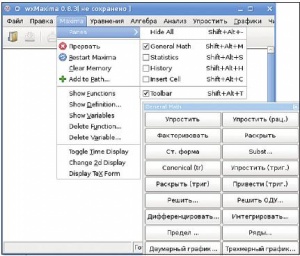

Рис. 1 Рис. 1. Оболочка wxMaxima и пункт меню, позволяющий вывести или убрать с экрана панели математических операций.

Основное преимущество Maxima перед другими свободными системами – это поддержка символьных вычислений. То есть, введя аналитическое выражение или уравнение, вы можете получить результат также в аналитическом виде.

Maxima позволяет решать алгебраические уравнения, системы уравнений, выполнять операции интегрирования, дифференцирования, разложения в ряд и так далее. Кроме того, она умеет решать дифференциальные уравнения, граничные задачи, задачи Коши, выполнять алгебраические вычисления с матрицами, строить графики и поверхности, заданные различными функциями в декартовой и полярной системах координат. Все возможности перечислить трудно.

Для СКМ Maxima разработано несколько оболочек, наиболее удобной из которых (для начинающего пользователя) является wxMaxima (см. рис. 1). Начиная с версии 0.8.0, она стремительно меняется в лучшую сторону. Последняя версия (0.8.3) содержит черты таких известных коммерческих пакетов, как Maple и MathCAD. Работа в данной оболочке достаточно проста и позволяет получать приемлемые результаты уже через несколько минут использования. Многие операции, названия которых присутствуют в меню и на панелях инструментов, снабжены удобными мастерами, позволяющими решать задачи, даже не зная встроенного языка и команд Maxima. Ну и еще один немаловажный факт – все оболочки для данной СКМ русифицированы. Кроме того, изучив свободный пакет Maxima, обучающиеся смогут легче освоиться в коммерческих пакетах, что обусловлено как относительной схожестью интерфейса, так и используемым синтаксисом (особенно это касается Maxima и Maple).

Система прекрасно документирована, но справочный материал представлен только на английском языке. Наш журнал публиковал учебные материалы о работе в СКМ Maxima (LXF81–86). Будучи консольным приложением, Maxima может работать в пакетном режиме, то есть ей можно передавать на обработку текстовый файл со списком команд и получать опять же текстовый файл с результатами, а если учесть, что вывод может быть оформлен средствами системы разметки TeX, то это позволяет использовать ее в качестве базы для построения собственных приложений. Одним из примеров такой разработки является расширение TeXmacs.

На основании имеющегося опыта обучения можно сказать, что студенты младших курсов осваивают работу в Maxima достаточно быстро и начинают использовать ее при выполнении заданий по другим предметам. Но с каждым курсом у них возникает все больше проблем.

Дело в том, что наряду с большим количеством положительных моментов у Maxima присутствуют и отрицательные. Во-первых, конечный результат, особенно при решении сложных задач, во многом зависит от уровня знания математики и опыта использования данной СКМ, потому как иногда требуется выполнить предварительные преобразования самостоятельно. Во-вторых, Maxima очень хорошо работает с алгебраическими выражениями, но трансцендентные, логарифмические и подобные им вызывают у нее значительные трудности. Впрочем, если нельзя получить аналитическое решение, то всегда можно воспользоваться численным расчетом. В-третьих, возможности Maxima по построению сложных графиков или визуализации, например, векторного поля, не идут ни в какое сравнение с возможностями Maple. И, наконец, в-четвертых, для полноценной работы необходимо изучить многочисленные команды и константы Maxima, а это требует времени и терпения.

СКМ Maxima входит во многие дистрибутивы Linux или, по крайней мере, обязательно присутствует в репозиториях. Она включена в состав таких образовательных продуктов, как AltLinux Школьный, Edubuntu и EduMandriva.

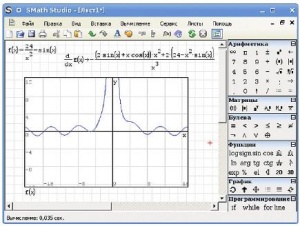

Рис. 2 Рис. 2. Окно SMath Studio, в котором определена функция, вычислена ее производная и построен график.

Следует отметить, что инженеры все-таки привыкли работать с таким мощным приложением-калькулятором, как MathCAD. Это система инженерных расчетов, доступная для любых платформ (см. Коммерческие пакеты), но за серьезные деньги. Однако работодатели требуют, чтобы выпускники умели работать в этой системе. Как же быть образовательным учреждениям?

В нашей стране родился спасительный проект: SMath Studio (http://ru.smath.info/forum/). Это бесплатный, но, к сожалению, пока не свободный продукт, разработчик которого, Андрей Ивашов, пытается создать альтернативу монстру MathCAD, и у него это получается (см. рис. 2). Приложение разработано для среды .NET, а затем адаптировано для Mono.

SMath Studio позволяет выполнять аналитические вычисления, операции с матрицами, строить графики и вычислять производные, и даже поддерживает функции программирования. К сожалению, аналитическое интегрирование пока не поддерживается, но продукт успешно развивается, и осенью 2009 г. автор заканчивает разработку инфраструктуры, которая позволит использовать сторонние подключаемые модули. Возможно, тогда развитие приложения выйдет на новый уровень, и мы получим полноценную альтернативу MathCAD.

Следует также отметить, что весной 2009 года, по соглашению с автором, продукт был включен в состав образовательного дистрибутива EduMandriva. Несмотря на ограниченную функциональность, данное приложение позволяет выполнять повседневные вычисления на уровне школьников и студентов младших курсов, а также простые инженерные расчеты. А если учесть, что SMath Studio прекрасно чувствует себя на карманных компьютерах и смартфонах, управляемых Windows Mobile, то знакомство с ним для школьников и студентов просто обязательно.

На официальном сайте всегда присутствует документация в форматах DOC и ODT, а на официальном форуме можно задать вопросы разработчику или сообществу и обсудить использованные при разработке приложения алгоритмы.

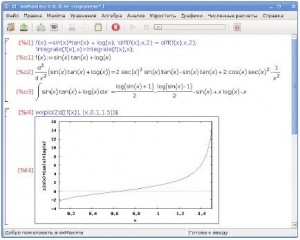

Рис. 3 Рис. 3. Окно wxMaxima с результатами символьных вычислений и графиком функции

В завершение данного раздела хочется заострить внимание на том, что пакеты символьной математики в качестве результата выдают выражение, а не число. Рассмотрим пример, показанный на рис. 3, в котором определена пользовательская функция и для нее найдена вторая производная; затем функция проинтегрирована. Заодно построен график. Таким образом, школьники и студенты могут наглядно выполнить полный анализ функции. И это далеко не все: Maxima умеет упрощать выражения путем раскрытия скобок, приведения подобных слагаемых, выполнения подстановок и задания некоторых условий и допущений, накладываемых на выражение. Добавьте сюда возможность символьного решения уравнений и систем уравнений, а также дифференциальных уравнений, и поймете, что современному студенту без этих инструментов не обойтись, а преподаватели естественных дисциплин могут оживить уроки и практические занятия за счет ввода интерактивных заданий или демонстрационного материала.

Численные расчеты

Как известно, не каждую задачу можно решить аналитически, то есть получить решение в виде некой формулы. Тогда на помощь приходят различные численные методы, для получения решения с некоторой точностью. Наиболее известным представителем приложений для численных расчетов является система компьютерной алгебры (СКА) Matlab.

Matlab широко распространен по всему миру (см. Сравнение в LXF109), но стоимость даже образовательных лицензий не по карману не только школам, но и многим российским вузам. За рубежом также предпочитают считать деньги – и вкладывают человеческие ресурсы в разработку свободных аналогов Matlab. Рассмотрим некоторые из них.

Прежде всего, на мой взгляд, стоит остановится на проекте GNU Oсtave (http://www.gnu.org/software/octave/). Разработчики позиционируют эту систему как «высокоуровневый язык программирования для численных расчетов». Как и многие свободные *nix-проекты с давней традицией, она предоставляет интерфейс командной строки. Введите в терминале octave – и (если, конечно GNU Octave установлена на компьютере) перед вами появится приглашение данной системы. Начните вводить команды, и в терминале будут выводится результаты вычислений.

Интерфейс командной строки имеет свои преимущества, так как он практически не отнимает вычислительных ресурсов компьютера, оставляя всю мощь процессора на сами вычисления, а не на красивое отображение текста команд и результата расчетов. И все же современный пользователь редко готов мириться с этим.

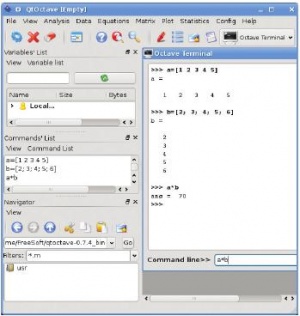

Рис. 4 Рис. 4. Оболочка qtOctave с выполненными вычислениями.

Долгое время GNU Octave не имела графического интерфейса, пока, наконец, не появился qtOctave (см. рис. 4). Эта оболочка весьма напоминает интерфейс Matlab и позволяет автоматизировать выполнение некоторых рутинных операций (например, построения графиков) при помощи мастеров.

Язык системы сделан максимально схожим с языком Matlab; следовательно, человек, освоивший GNU Octave, сможет практически без переобучения работать и в Matlab, а именно это и необходимо работодателям. Кроме того, энтузиастами движения свободного ПО для системы создано достаточное количество пакетов расширений. За счет этого функционал самой СКА постоянно растет. Ну, а наличие исчерпывающей документации (пусть и на английском языке) как для системы, так и для пакетов расширений делает данный продукт не только выгодным, но и доступным для изучения.

К минусам относится не совсем удобный интерфейс оболочки qtOctave, тем более, что версия не обновлялась с осени 2008 года (создается впечатление, что проект заброшен). Пакеты расширений не богаты функциями и не блещут графическими возможностями; кроме того, они не равнозначны, поскольку ситуация такова, что один проект разработан студентом-первокурсником, а второй, например, командой преподавателей вуза. Зато это полностью свободный проект, с которым можно не беспокоиться о лицензионной чистоте получаемых решений.

Следующий пакет, который хотелось бы рассмотреть, называется Scilab (http://www.scilab.org), само имя которого указывает на схожесть с Matlab. Изначально это был также коммерческий продукт, и назывался он Blaise, а затем Basile. Его создателей вдохновили первые версии Matlab, и некоторое время они конкурировали. Однако в начале 90‑х фирма Simulog прекратила его продажу, и тогда шесть разработчиков французского национального исследовательского института (INRIA) основали проект Scilab.

Scilab выгодно отличается от своих собратьев по цеху проработанным интерфейсом, наличием достаточно большого числа специализированных пакетов расширений, а также тем, что он поддерживается Консорциумом Scilab, в состав которого входят крупные образовательные и научные учреждения со всего мира.

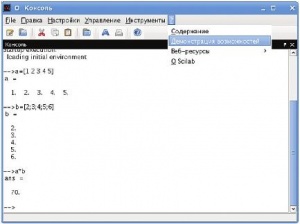

Рис. 5 Рис. 5. Интерфейс Scilab 5

Scilab – единственная свободная система, аналогичная Matlab, имеющая свой собственный инструмент для блочного моделирования под названием Scicos. В дистрибутиве продукта имеется встроенный редактор скриптов и функций с возможностью отладки. Scilab обладает развитыми графическими возможностями для создания высокотехнологичных приложений. С функциональностью системы можно ознакомиться, рассмотрев демонстрационные примеры – некоторые из них весьма впечатляют (выберите пункты меню ? > Демонстрация возможностей).

Scilab имеет в своем составе функции не только для выполнения всевозможных операций над матрицами, но и для построения графиков и трехмерных поверхностей в различных системах координат, функции для работы с генетическими алгоритмами, решения задач на графах, статистические функции, средства имитационного моделирования и многое другое. Ежегодно проходит несколько конференций, посвященных использованию СКА Scilab в науке, образовании и на производстве.

Во всем мире вышло несколько книг, посвященных описанию работы в Scilab, а также решению ряда специализированных задач. К сожалению, ни одна из них не была переведена на русский язык. В России вышло всего две книги, одна – в рамках национального проекта, а во второй Scilab описывается наряду с несвободными пакетами. Наш журнал также неоднократно печатал учебники о работе в Scilab (LXF106–109 и 122), и все же документации пока не хватает, а справочные материалы не всегда позволяют понять, как работает та или иная функция.

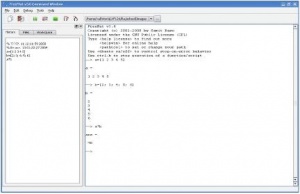

Рис. 6 Рис. 6. Freemat — впечатляющий результат того, на что способна команда из трех единомышленников.

Выход пятой версии Scilab ознаменовал собой начало нового этапа в развитии системы. Изменился интерфейс приложения (разработчики отказались от GTK-интерфейса), начал меняться инструмент блочного моделирования Scicos, который в октябре 2009 года должен поменять свое имя на Xcos.

Еще одной вариацией на тему Matlab является Freemat (http://freemat.sourceforge.net/); этот пакет имеет другую немаловажную общую черту с Matlab, а именно поддержку объектно-ориентированного программирования. Интерфейс программы достаточно приятен. В основном окне реализовано автодополнение команд. На официальном сайте присутствует полное руководство по работе с системой (на английском языке). Дистрибутив программы имеет небольшой, по нынешним меркам, объем – 18 МБ.

Система позволяет выполнять численное решение уравнений и систем уравнений, как линейных, так и нелинейных, и числовую обработку сигналов (см. рис. 6); способна работать с многомерными матрицами. Основными положительными моментами Freemat, по сравнению со Scilab и Octave, являются большая совместимость внутреннего языка системы с языком Matlab и использование OpenGL для построения графиков и поверхностей, в результате чего они выглядят более качественно.

Минусами же Freemat являются низкое быстродействие (некоторые задачи решаются в разы медленнее, чем в других пакетах) и отсутствие пакетов расширений. Данная система развивается только усилиями команды из трех человек. Большого сообщества у проекта не наблюдается.

Дистанционная математика

Упомянутые выше системы представляют собой локальные проекты, то есть работа с ними ведется на одной машине. Но это бывает неудобно – например, при дистанционном обучении; кроме того, не все студенты согласятся (а иногда и смогут) поставить данные приложения на своих домашних компьютерах. В этом случае необходимы средства для удаленной работы с математическими пакетами.

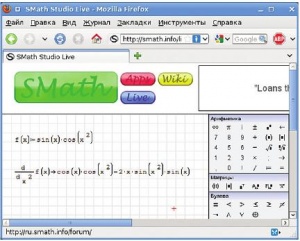

Рис. 7 Рис. 7. SMath Studio Live: считайте, не выходя из браузера (пусть и не очень быстро).

Среди рассмотренного нами такую возможность предоставляет SMath Studio. В разделе Live официального сайта (http://smath.info/live) располагается виртуальный рабочий лист, на котором любой желающий может выполнить свои вычисления. Система очень удобна, хотя и не блещет быстродействием.

И все же более профессиональна в этом плане система SAGE (http://www.sagemath.org/). Данная система состоит из web-сервера, обеспечивающего графический интерфейс для взаимодействия с кодом Python, на котором написано ее ядро. Любой пользователь при помощи своего любимого web-браузера может подключиться к серверу, зарегистрироваться и получить в свое владение личное пространство. Оно может быть и открытым, и закрытым, то есть доступным только администратору сервера и самому владельцу. В личном пространстве могут создаваться рабочие листы, на них и выполняются все вычисления.

В рамках рабочего листа можно использовать любой доступный язык, а таких немало. По умолчанию система SAGE объединяет следующие продукты: GAP, Maxima, Python, R, LaTeX. Кроме этого, могут быть подключены Octave, Axiom, Magma, Mathematica, Matlab, Maple, Mupad и другие. В результате мы получаем единый сервер удаленной работы, позволяющий обучать любым математическим пакетам и выполнять вычисления с помощью как свободных, так и коммерческих систем компьютерной математики.

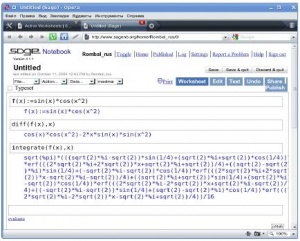

Рис. 8 Рис. 8. По непонятным причинам, Sage отказывается работать в Firefox, но в остальном это удачное решение для удаленной работы.

Система прав доступа к личным пространствам и возможность совместной работы с рабочим листом сразу нескольких пользователей позволяет организовать дистанционное обучение с листом объяснения учебного материала, содержащим примеры решения задач, и листами личных заданий для каждого студента.

В настоящее время в сети существует несколько публичных SAGE-серверов – к ним можно подключиться, посмотреть листы, выложенные в общий доступ, завести свое личное пространство и, в случае трудностей, попросить помощь у сообщества. Для этого просто сделайте рабочий лист публичным. Уверяю вас: желающих помочь достаточно много, единственная проблема в том, что рабочий язык – английский.

На официальном сайте присутствуют ссылки на тестовый публичный сервер (http://www.sagenb.org), а также на учебные материалы и книги, созданные с помощью данной системы. Зарегистрируйтесь и опробуйте SAGE – может быть, это то, что вы ищете? Стоит также отметить, что у нас не получилось войти на сервер в Firefox, но в других браузерах проблем не возникло.

Итак, мы рассмотрели наиболее популярные свободные системы компьютерной математики. Можно ли их использовать в обучении и для работы – решать вам. Мы свой выбор уже сделали, и не жалеем об этом.

Коммерческие системы

Среди коммерческих систем наиболее популярны три: Matlab (численные вычисления), Maple (основной упор сделан на символьные вычисления) и Mathematica (удачно сочетает устремления первых двух). Особняком стоит мощный инженерный пакет MathCAD, поскольку это скорее большой инженерный калькулятор, и он не предназначен для решения сложных задач математической физики или теории шифрования, обработки сигналов и так далее.

Все эти пакеты имеют версии под наиболее распространенные платформы: Windows, Linux и Mac OS X. Приведем стоимость одной лицензии данных пакетов для академических учреждений, согласно прайс-листу Softline:

  • Matlab – 30 765 руб;
  • Mathematica – 9002 руб;
  • Maple – 36 286 руб;
  • MathCAD – 5290 руб.

Выводы вы можете сделать сами.
